RoeTest von Manfred Link





Herr Link sandte mir nachstehenden Text und Bilder zu:

Hallo Herr Weigl

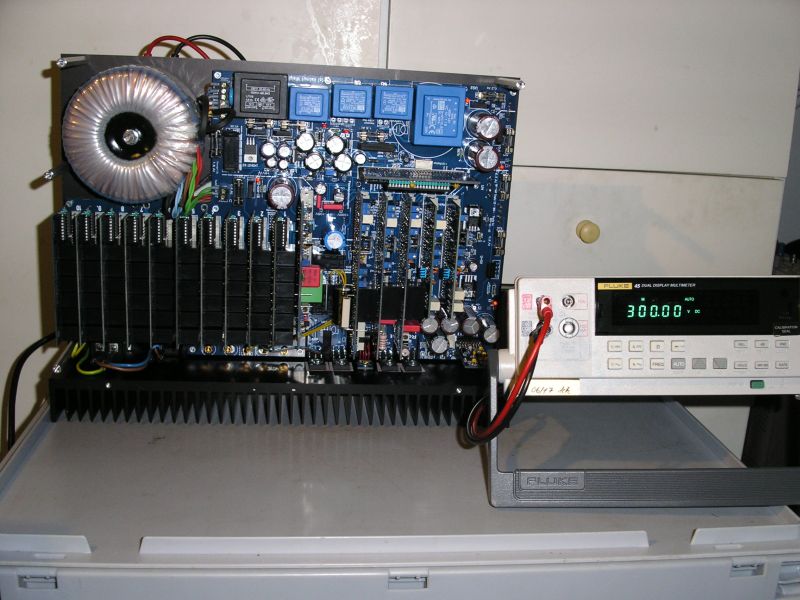

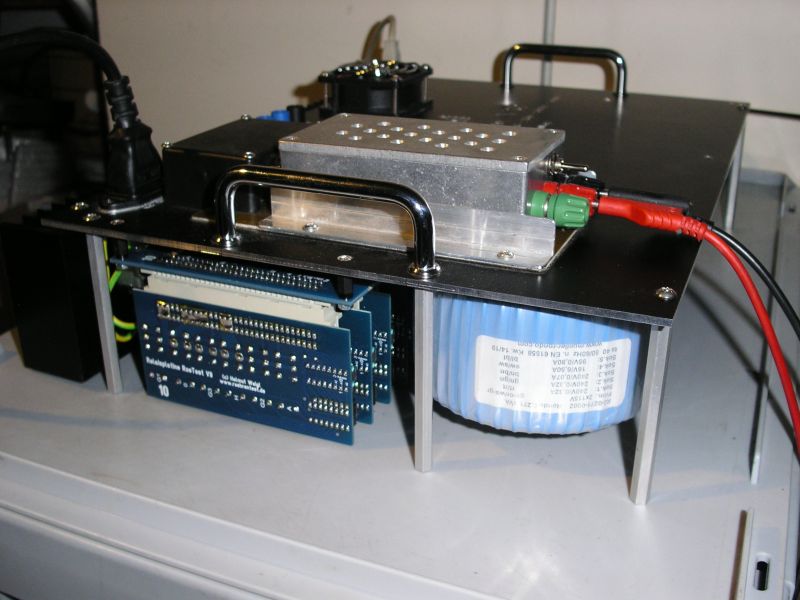

Hier schon mal ein paar Fotos vom fast fertigen Gerät

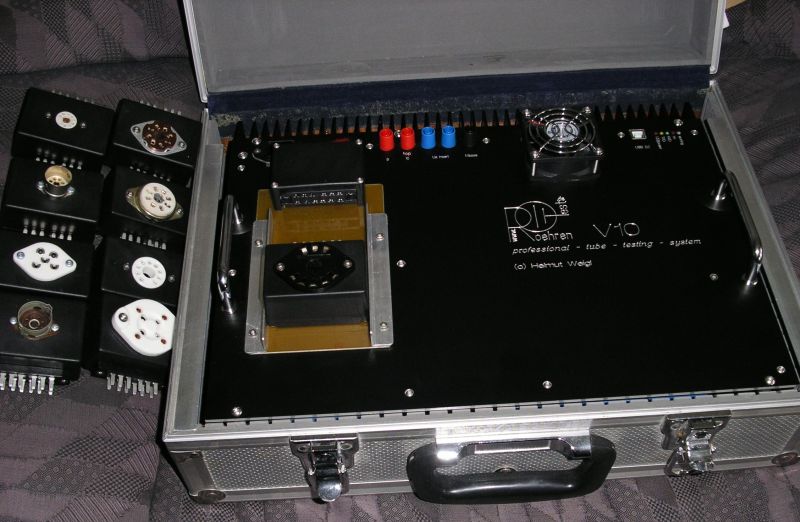

Der Koffereinbau ist noch nicht ganz fertig - hier muß noch etwas verstärkt werden - zwischen den Aluleisten ist ja nur Sperrholz - und für mehr Lüftung muß ich auch noch sorgen.

Ansonsten keine größeren Probleme beim Bau.

Dank der hervorragenden Platinen ließ sich das alles sehr gut zusammenlöten.

Ein wirklich schönes Winterprojekt !

Beim Abgleich tauchten dann doch kleinere Probleme auf.

Die G2 Karte ließ sich mit der Software nicht vernünftig regeln - Problem war ein haarfeiner Schluß am Dac Ic - wohl ein Litzchen von Entlötlitze - bei SMD mit Lötkolben kann das schon mal passieren.

Dank ihrer Hilfe konnte auch ein zweiter Fehler schnell lokalisiert werden - bei den SMD PCF8574 war wohl irgendwo ein Lötfehler - auch mit Lupe war da nichts erkennbar - also alle raus und gegen gesockelte "normale" Ic`s getauscht.

Der Abgleich war jetzt problemlos möglich - die neue Abgleichbox und die Softwareunterstützung ist wirklich klasse !!

Das Gerät läuft jetzt zur vollsten Zufriedenheit - bin absolut begeistert !!



Vielen herzlichen Dank für die unglaubliche Mühe die Sie in dieses wunderbare Gerät gesteckt haben und das Sie den Nachbau ermöglichen !!



Viele Grüße

Manfred Link

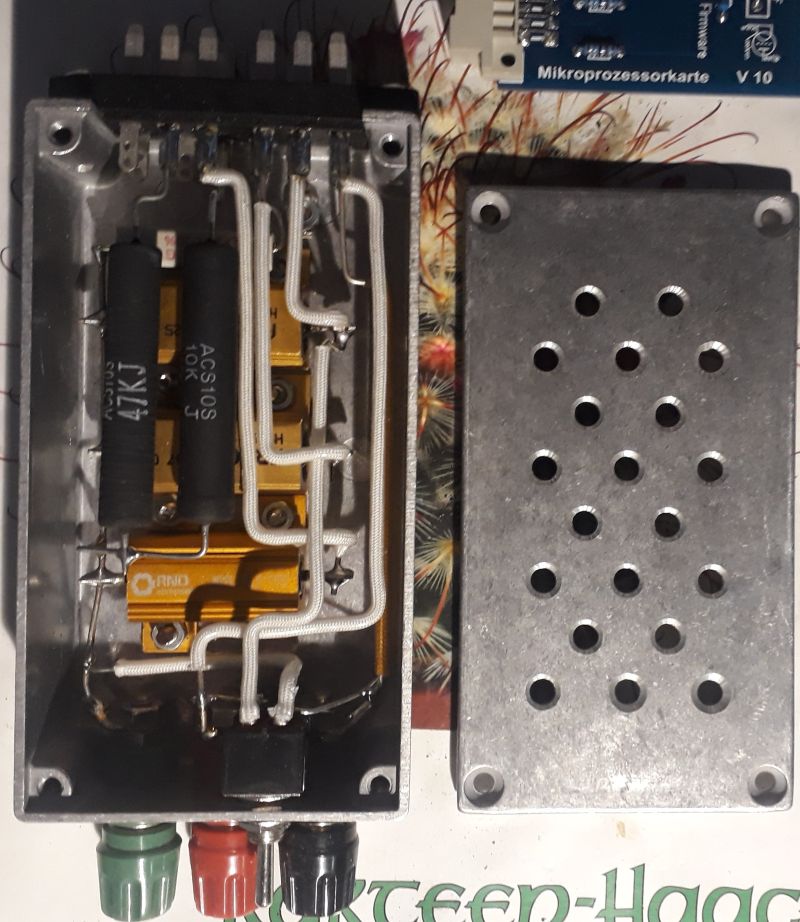

Seine Abgleichbox:
