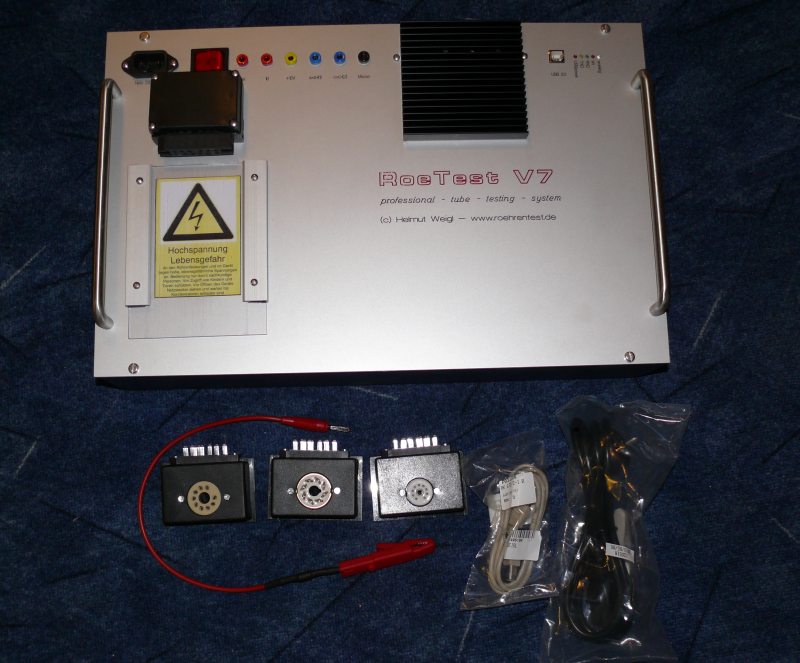

RoeTest V7.2

Ein zweites V7.2. arbeitet bei der Firma Lansche Audio GbR (Link zur Firma: http://www.lansche-audio.com/)

http://www.lansche-audio.com/

Die Firma Lansche vertreibt hochwertige Lautsprechersysteme. Unter anderem fertigt sie Ionen-Hochtöner (auch Plasma Hochtöner genannt). Diese sind bestückt mit dicken PL519 Röhren.

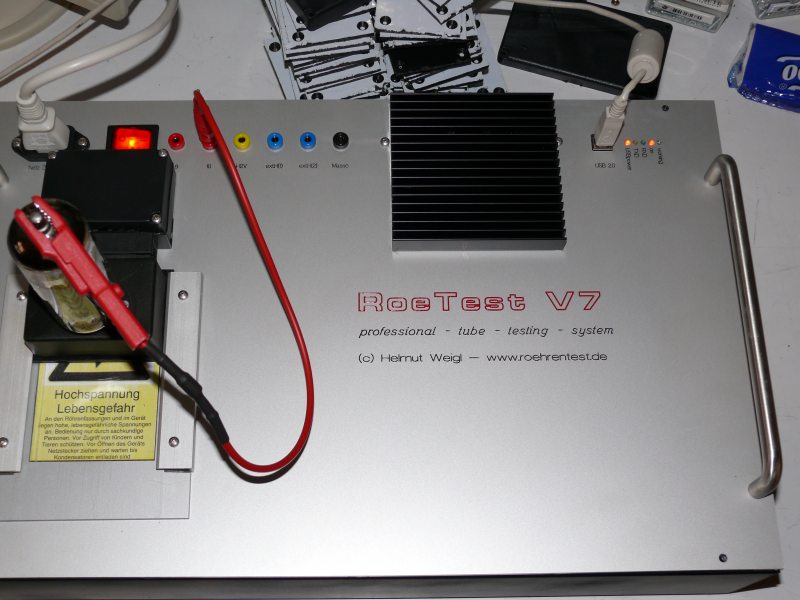

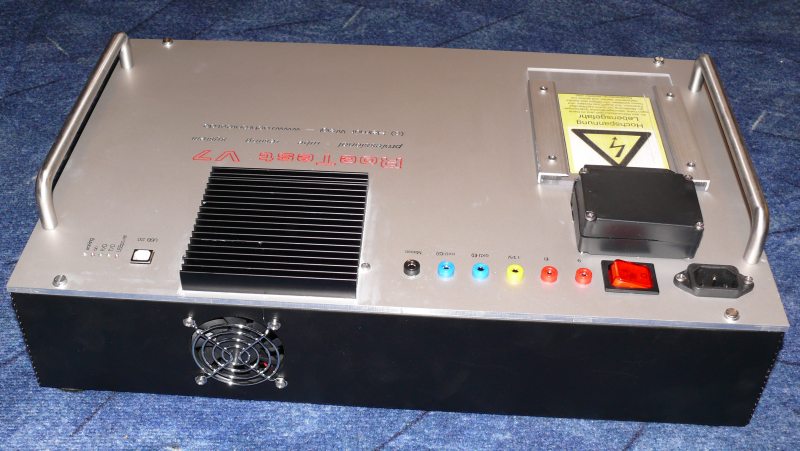

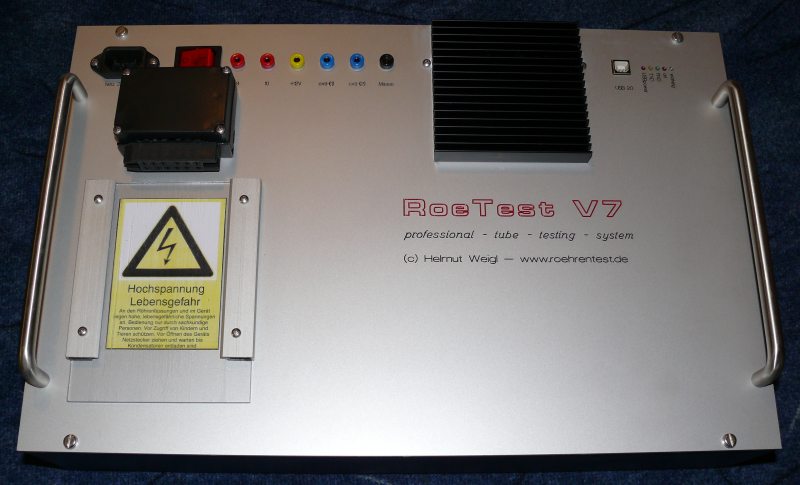

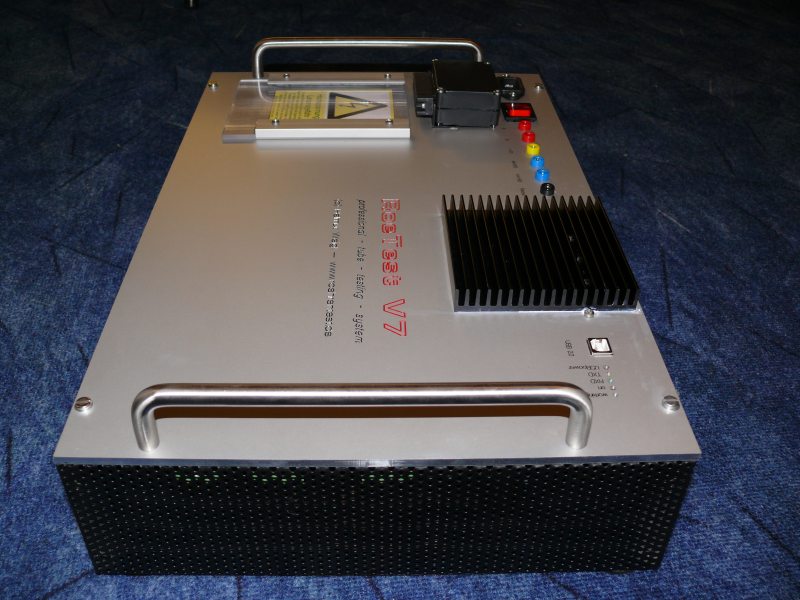

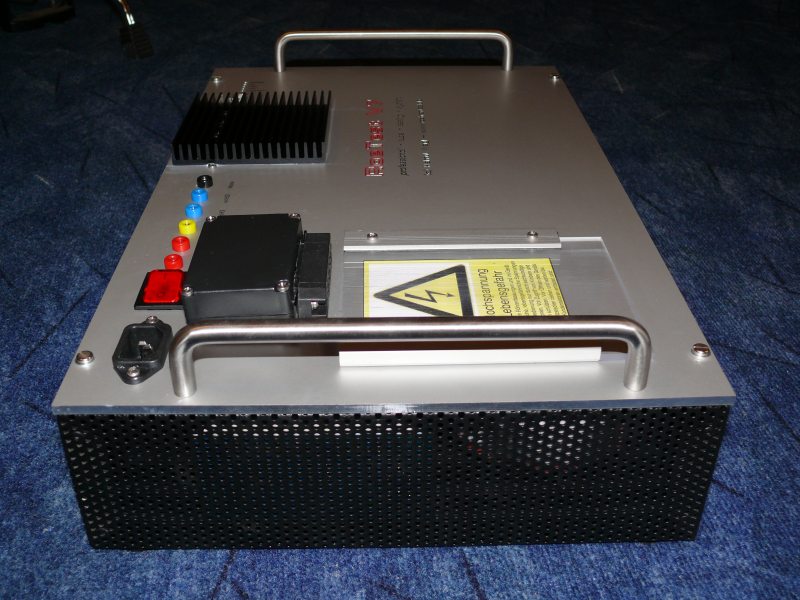

Da diese Röhren eine große Verlustleistung im RoeTest erzeugen, wurde zur Erhöhung der Kühlleistung ein zusätzlicher Kühlkörper (Fischer Elektronik SK81, erhältlich bei Conrad BN 187879) mit Wärmeleitpaste (möglichst dünn und gleichmäßig auftragen) auf die 5 mm Frontplatte geschraubt. Dabei sind insbesondere die MosFet's für die Heizung und Anodenspannung zu kühlen. Die anderen beiden MosFet's erzeugen keine große Verlustleistung. Hier reicht die Befestigung auf der Frontplatte.

Das Kühlverhalten ändert sich. Es dauert länger bis sich der Kühlkörper erwärmt, wobei die Spitzentemperatur deutlich niedriger liegt als ohne zusätzlichen Kühlkörper. Allerdings hält die größere Masse des Kühlkörpers die Wärme auch länger. Misst man viele dicke Röhren hintereinander, sollte man das Gerät zwischenzeitlich immer wieder etwas abkühlen lassen.




N RoeTest Lansche

N RoeTest Lansche

N RoeTest Lansche
N RoeTest Lansche

N RoeTest Lansche

N RoeTest Lansche
